- Amplia temperatura de regulación
- Pequeña dimensión
- Montaje simple
- Alta potencia de conexión
Termostato VF0400
Contacto cerrador/NO (Botón azul) para la regulación de ventiladores de filtro, intercambiador térmico o para conectar señales en caso de sobrepasar la temperatura. El contacto se cerrará cuando sobrepase la temperatura.
| Diferencia temperatura de conexión |
7 K (±4 K tolerancia) |
| Sonda |
bimetal termostático |
| Clase de contacto |
contacto de escape |
| Duración de vida |
>, 100.000 ciclos |
| Potencia de conexión máx. |
AC 250 V, 10 (2) A |
| |
AC 120 V, 15 (2) A |
| |
DC 30 W (DC 24 V a DC 72 V) |
| Corriente de conexión máx. |
AC 16 A para 10 segundos |
| Conexión¹ |
2-polos terminal, par de apriete 0,5 Nm máx.: |
| |
hilos rígidos 2,5 mm² |
| |
hilos flexibles 1,5 mm² |
| Fijación |
clip para carril de 35 mm DIN, EN 60715 |
| Carcasa |
plástico según UL94 V-0, gris claro |

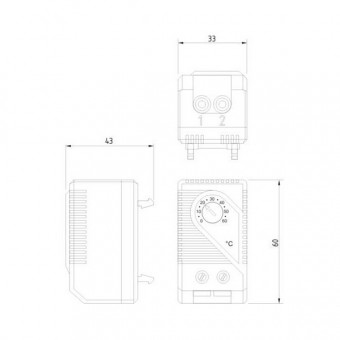

| Dimensiones |
60 x 33 x 43 mm |
| Peso |
aprox. 40 g |
| Posición de montaje |
variable |
| Temp. servicio/almacenamiento |
-45 a +80 °C (-49 a +176 °F) |
| Humedad de servicio/almacenamiento |
máx. 95 % RH (sin condensación) |
| Grado de protección |
IP20
|
Nota importante: Los contactos del elemento bimetálico están sujetos a influencias ambientales, por lo que la resistencia de contacto puede variar. Esto puede conducir a una caída de tensión y/o calentamiento de los contactos.
| Temp. de regulación |
Art. No. Contacto abridor (NC) |
Art. No. Contacto cerrador (NO) |
Homologaciones |
|
|
|
| 0 a +60 °C |
01140.0-00 |
01141.0-00 |
VDE |
- |
- |
EAC (Eurasian Conformity) |
| -10 a +50 °C |
01142.0-00 |
01143.0-00 |
VDE |
UL File No. E164102 |
- |
EAC (Eurasian Conformity) |
| +20 a +80 °C |
01159.0-00 |
01158.0-00 |
VDE |
UL File No. E164102 |
CSA |
EAC (Eurasian Conformity) |
| +32 a +140 °F |
01140.9-00 |
01141.9-00 |
VDE |
UL File No. E164102 |
CSA |
EAC (Eurasian Conformity) |
| +14 a +122 °F |
01142.9-00 |
01143.9-00 |
VDE |
UL File No. E164102 |
CSA |
EAC (Eurasian Conformity) |
| 0 a +60 °C |
01146.9-00 |
01147.9-00 |
VDE |
UL File No. E164102 |
CSA |
EAC (Eurasian Conformity) |
