Estándar 19 pulgadas: compatibilidades, raíles, fondos y errores típicos

El estándar rack 19 pulgadas es la base de la mayoría de instalaciones de red, telecomunicaciones y servidores en entornos profesionales. Sin embargo, muchos problemas habituales (equipos que no “entran”, raíles incompatibles, puertas que no cierran o cableado que estorba) no se deben al estándar en sí, sino a una mala interpretación de lo que cubre… y lo que no.

En esta guía vas a ver, con un enfoque práctico y orientado a B2B, cómo funciona realmente un armario rack 19", qué medir antes de comprar, cómo elegir raíles (Guías rack 19") y profundidad, y cuáles son los errores típicos que encarecen cualquier instalación.

Qué significa “rack 19 pulgadas” y qué NO significa

Cuando hablamos de “rack 19 pulgadas” nos referimos, principalmente, al ancho estándar de la zona de montaje donde se fijan los equipos (la distancia entre los carriles/raíles delanteros y traseros). Es decir, define el espacio para fijar equipos con orejas de 19" (switches, patch panels, bandejas, servidores, etc.).

Lo importante: 19 pulgadas NO define la altura del rack ni su profundidad. Tampoco garantiza por sí solo que un equipo sea compatible si:

• El equipo es demasiado profundo para el armario.
• El patrón de taladro o el sistema de fijación no coincide (o no tienes la tornillería adecuada).
• Las “orejas” del equipo ocupan más de lo esperado o requieren un tipo de raíl concreto.
• La puerta, la ventilación o el cableado reducen el fondo útil.

Para qué sirve el estándar 19" en una instalación

Su valor está en la interoperabilidad: permite combinar equipos de distintos fabricantes y gamas (red, energía, ordenación, servidores) en un mismo armario, con una estructura coherente y escalable.

Rack 19" vs “mueble” o armario no estándar

En entornos IT y telecom, el 19" es la opción más eficiente por disponibilidad de accesorios y facilidad de mantenimiento. Un armario no estándar puede servir en casos muy concretos, pero suele complicar:

• La disponibilidad de accesorios (bandejas, paneles ciegos, guías de cableado).
• La sustitución rápida de equipamiento.
• La escalabilidad y el orden interno.

Compatibilidades: equipos, U, ancho útil y fijaciones

Para asegurar la compatibilidad real en un rack 19 pulgadas, conviene revisar cuatro puntos: altura en U, ancho útil, sistema de fijación y margen para conectores/cableado.

Unidades (U): cómo dimensionar la altura

La altura de un armario rack se mide en U (unidades de rack). Cada equipo ocupa un número de U: 1U, 2U, 4U…

• Red típica (switch + patch panel + organizadores): suele moverse entre 6U y 12U en instalaciones compactas.
• Escenarios con servidores y electrónica adicional: es habitual pasar a 18U, 27U, 42U según densidad.

Consejo práctico: añade un 20–30% de U de margen para crecimiento, paneles ciegos (mejor flujo de aire) y ordenadores/guías.

Ancho útil: por qué “19 pulgadas” no evita sorpresas

El ancho de 19" corresponde al área de montaje, pero en la práctica hay elementos que condicionan el ancho y el manejo:

• Orejas del equipo (algunas sobresalen o necesitan separadores).
• Accesorios laterales (guías verticales, PDU vertical, pasacables).
• Radios de curvatura del cableado (especialmente fibra) y bridas/velcros.

Fijaciones: tuercas jaula, roscado y carril “sin herramienta”

Los racks pueden traer diferentes soluciones de taladro/fijación:

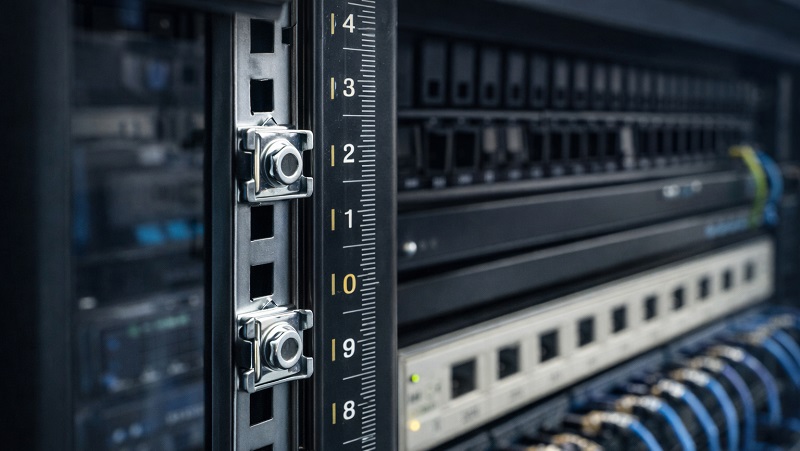

• Tuerca jaula (cage nut): muy común; flexible y fácil de reemplazar.
• Carril roscado: simplifica el montaje si coincide la rosca, pero limita opciones si se daña la rosca.
• Montaje sin herramienta: práctico en patch panels o accesorios específicos, siempre que sea compatible.

Consejo práctico: verifica el tipo de tornillería que necesitas antes de la instalación (y lleva repuestos). Parece menor, pero es uno de los parones más frecuentes en montaje.

Raíles y montaje: patrones de taladro, tuercas y profundidad

Los raíles (carriles) son el corazón del rack: determinan dónde y cómo se fija el equipamiento. Aquí es donde aparecen la mayoría de incompatibilidades “silenciosas”.

Patrones de taladro: cómo evitar que “no cuadren” los tornillos

En la práctica, un rack 19" suele usar carriles con taladros estandarizados por U. Aun así, hay variaciones en:

• Tipo de perforación (cuadrada para tuerca jaula, redonda, roscada).
• Compatibilidad con accesorios concretos (bandejas específicas, guías de cableado).

Recomendación: cuando el proyecto es crítico, haz una lista de accesorios y confirma que el sistema de fijación del rack admite tuercas jaula o el estándar de tornillería requerido.

Raíles delanteros y traseros: cuándo necesitas los dos

Para red básica, con equipos ligeros y poco profundos, a veces basta con el raíl delantero (por ejemplo, patch panel + switch). Pero en cuanto entran equipos más profundos o pesados, se recomienda montaje con delantero + trasero:

• Mejor distribución del peso (menos tensión en orejas).
• Mayor estabilidad en bandejas y guías.
• Instalación más limpia para equipos con rails laterales.

Profundidad de montaje: el “fondo útil” depende de dónde pongas los raíles

Muchos racks permiten desplazar los raíles. Esto es clave para:

• Adaptar equipos de distinto fondo.
• Dejar espacio a conectores (RJ45, SFP, alimentación, latiguillos, fibra).
• Evitar que la puerta toque conectores o curvas de cableado.

Consejo práctico: deja margen para el “volumen de conectores” y el radio de curvatura. No dimensionas solo el chasis del equipo: dimensionas el equipo con su cableado.

Fondos de armario: cómo elegir profundidad real y holguras

El fondo es el gran responsable de que una instalación sea cómoda o una fuente constante de problemas. En España, muchas instalaciones de red en oficina se resuelven con fondos compactos, pero en cuanto aparecen equipos profundos o se exige orden y mantenimiento, conviene planificar con más margen.

Fondo nominal vs fondo útil: no es lo mismo

El fondo nominal (lo que indica la ficha del armario) no siempre coincide con el fondo útil (el espacio real disponible para equipo + conectores + gestión de cableado). El fondo útil puede reducirse por:

• Puertas (cristal, chapa) y su estructura interna.
• Ventiladores de techo o bandejas internas.
• Guías verticales, PDU vertical, pasacables traseros.
• Curvas de latiguillos y entradas de cable.

Holguras recomendadas para conectar y mantener

Como regla práctica, deja margen para trabajar con comodidad:

• Parte trasera: espacio para alimentación y salida de cables sin forzar conectores.
• Parte delantera: espacio para latiguillos y radio de curvatura, especialmente si hay patch panels.
• Laterales (si aplica): para guías, bridas, velcros y orden.

Qué fondo elegir según el tipo de instalación

• Instalación compacta de red (oficina/comercio): equipos poco profundos + patch panel + switch.
• Red + crecimiento + orden: más margen de fondo para cableado, PDUs y guías.
• Servidores / electrónica profunda: fondo generoso y acceso trasero real (puertas + pasillo).

Si no estás seguro, la solución más segura para evitar problemas es elegir un fondo que permita trabajar “sin apretar” y planificar la entrada/salida de cables desde el primer día.

Errores típicos al comprar un rack 19" (y cómo evitarlos)

Estos son los fallos más frecuentes en proyectos de armarios rack 19" y que, además, suelen disparar tiempo y costes de instalación.

Error 1: comprar por “altura en U” y olvidarse del fondo

Es el clásico. El armario tiene U de sobra, pero el equipo no entra o no cierra la puerta por conectores. Solución: mide el fondo del equipo y suma margen de conectores y curvatura de cableado.

Error 2: no considerar la ventilación (y luego aparecen problemas de temperatura)

La temperatura afecta al rendimiento y a la vida útil. Solución: planifica flujo de aire, paneles ciegos, y si hace falta ventilación activa (ventiladores con control).

Error 3: fijaciones incompatibles o falta de tornillería adecuada

Parón de obra típico. Solución: confirma si necesitas tuercas jaula, rosca específica o kits “tool-less” y ten repuestos.

Error 4: no planificar el cableado (queda “bonito” el día 1 y es un caos el mes 3)

El cableado desordenado complica mantenimiento, reduce ventilación y aumenta errores. Solución: guías, pasacables, etiquetado y rutas claras desde el principio.

Error 5: no dejar espacio de trabajo alrededor del rack

Si no puedes abrir puertas o acceder a la trasera, todo se vuelve lento y arriesgado. Solución: define ubicación y pasillos antes de comprar el armario.

Error 6: mezclar equipos y accesorios sin una “lista de montaje”

Comprar por piezas sin plan puede generar incompatibilidades. Solución: crea un BOM (lista) con equipo, accesorios, PDUs, bandejas y guías, y valida compatibilidad.

Checklist final: cómo decidir en 2 minutos

• Altura (U): suma las U de tus equipos y añade un 20–30% de margen.
• Fondo útil: mide el equipo más profundo y añade margen para conectores y curvatura de cableado.
• Raíles: confirma sistema de fijación (tuerca jaula/roscado) y si necesitas raíles traseros.
• Accesos: valida apertura de puertas y espacio para trabajar delante y detrás.
• Ventilación: define si basta pasiva o necesitas ventilación activa.
• Cableado: planifica pasacables, guías y etiquetado desde el inicio.

Preguntas frecuentes (FAQ)

¿Todos los equipos “rackeables” son compatibles con un rack 19 pulgadas?

No necesariamente. Que sea 19" suele referirse al ancho de montaje, pero debes verificar altura en U, fondo del equipo, sistema de fijación y espacio para conectores y cableado.

¿Qué es más importante: U o profundidad?

Depende del proyecto, pero la profundidad es la que más sorpresas genera. Puedes tener U de sobra y, aun así, que no cierre la puerta o que el cableado quede forzado. Lo ideal es dimensionar ambas con margen.

¿Necesito raíles traseros para un switch o un patch panel?

Para patch panels y switches ligeros, a menudo basta el raíl delantero. Para equipos más pesados o bandejas, los raíles traseros mejoran estabilidad y facilitan un montaje profesional.

¿Cómo evito que el cableado reduzca el fondo útil?

Planifica la entrada/salida de cables, usa guías pasacables y deja holgura para radios de curvatura. En fibra y latiguillos densos, esto es especialmente importante.

¿Qué accesorios son “imprescindibles” en un armario rack 19"?

Como mínimo: tornillería compatible (tuercas jaula si aplica), guías/pasacables, bandejas si hay equipos no rackeables y una solución de energía (PDU/regleta) adecuada. A partir de ahí, paneles ciegos y ventilación según densidad.
